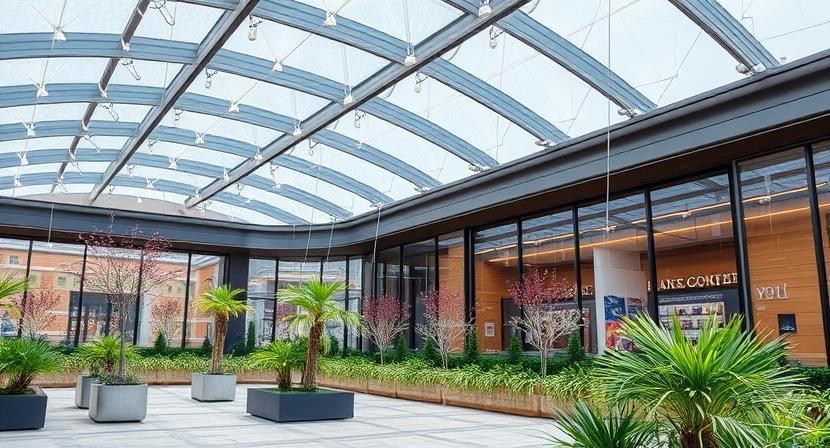

Арочные конструкции по праву считаются одним из величайших изобретений в архитектуре и строительстве. От современных ангаров и теплиц, до торговых павильонов — арка демонстрирует выдающуюся способность распределять нагрузку и противостоять деформации. Однако за её изящной формой скрывается сложный инженерный расчёт. В этой статье мы разберём, как подойти к расчёту нагрузки на арочную конструкцию и её ключевых принципов.
Почему арка так эффективна?
В отличие от балки, которая работает на изгиб, в идеальной арке (нагруженной равномерно по всему пролёту) возникают в основном сжимающие усилия. Материал, как правило, лучше сопротивляется сжатию, чем изгибу, что позволяет арке перекрывать большие пролёты с меньшим количеством материала. Главная задача расчёта — не дать арке сложиться (потерять устойчивость) и обеспечить надёжную передачу нагрузки на опоры.
Ключевые факторы, влияющие на нагрузку
Прежде чем считать, необходимо определить, какие силы действуют на вашу конструкцию. Все нагрузки делятся на два основных типа:
1. Постоянные нагрузки (статичные):
- Собственный вес конструкции: Вес каркаса (металл, дерево) и кровельного материала (поликарбонат, профлист, стекло).
- Вес оборудования: Системы вентиляции, освещения, подвесные транспортеры и т.д.
2. Временные нагрузки (динамичные):
- Снеговая нагрузка: Самый критичный фактор для большинства арочных конструкций в России. Снег может создавать неравномерное давление, особенно с подветренной стороны.
- Ветровая нагрузка: Для арочных конструкций ветер может создавать как давление на наветренную сторону, так и разрежение с подветренной, стремясь "сорвать" или "опрокинуть" конструкцию.
- Полезная нагрузка: Вес людей, оборудования для обслуживания, которое может временно находиться на конструкции.
Упрощённый алгоритм расчёта для понимания сути
Полный расчёт требует знания сопромата и использования специализированного ПО (например, SCAD, LIRA). Однако упрощённо последовательность выглядит так:
Шаг 1: Сбор нагрузок
- Снеговая нагрузка: Определяется по карте снеговых районов РФ (СП 20.13330.2016). Например, для Москвы (III снеговой район) нормативная нагрузка — 180 кг/м². Но для арки её нужно умножить на коэффициент µ, который учитывает форму. Для арок µ может составлять от 0,5 до 2 и более, в зависимости от кривизны и схемы снегозадержания. Вывод: на арке может лежать меньше снега, но в некоторых зонах — значительно больше.
- Ветровая нагрузка: Также определяется по карте ветровых районов. Нормативное значение ветрового давления для Москвы — 23 кг/м². Давление и разрежение на разных участках арки рассчитываются с помощью аэродинамических коэффициентов.
Шаг 2: Определение расчётной нагрузки
Нормативные нагрузки умножаются на коэффициенты надёжности (для снега — 1,4, для собственного веса — 1,1 и т.д.), и складываются в самых неблагоприятных комбинациях.
Шаг 3: Статический расчёт
Здесь определяется, как эти суммарные усилия "протекают" по конструкции. Для арки ключевыми являются:
- Продольная сила (N): Сжимающее усилие, которое стремится "сплющить" арку.
- Поперечная сила (Q): Может возникать при неравномерной нагрузке.
- Изгибающий момент (M): Появляется, если нагрузка отличается от идеальной. Задача проектировщика — минимизировать этот момент.
Шаг 4: Подбор сечения
Исходя из полученных усилий, подбирается сечение элементов (трубы, профиля). Проверяется:
- Прочность: Способность выдержать сжимающие и изгибающие усилия.
- Устойчивость: Способность арки не складываться (не терять устойчивость) под действием сжимающей силы. Это часто является определяющим фактором.
Практические рекомендации для неспециалистов
Если вы не инженер, но хотите построить небольшую арку (теплицу, навес), ваши действия:
- Ориентируйтесь на типовые проекты. Для стандартных арочных теплиц из сотового поликарбоната все расчёты уже проведены. Покупайте проверенные модели, а не самые дешёвые.
- Учитывайте свой регион. Если вы в снежном регионе, выбирайте конструкцию с усиленными дугами и меньшим шагом между ними (например, 0.65 м вместо 1 м).
- Обращайте внимание на фундамент и связи. Арка передаёт на опоры не только вертикальную, но и горизонтальную нагрузку (распор). Опоры должны быть жёстко закреплены, а сама конструкция должна иметь продольные связи, которые свяжут все арки в единую пространственную систему.
- В сомнениях — консультируйтесь с профессионалом. Для любого капитального сооружения (ангар, беседка с мангалом, большой навес) обязательно обратитесь к проектировщику. Экономия на расчётах может привести к обрушению и куда большим финансовым потерям.
Заключение
Расчёт нагрузки на арочную конструкцию — это комплексная задача, находящаяся на стыке науки и практики. Понимая основные принципы действия нагрузок (снег, ветер, собственный вес) и ключевые проверки (прочность, устойчивость), вы сможете более осознанно подходить к выбору, строительству или заказу арочных сооружений. Помните, что красота и эффективность арки напрямую зависят от точности инженерной мысли, заложенной в её основу.
